Características Principais

• Alimentação: AC 90 VAC a 240 VAC
• Consumo: 35 Watts
• Bateria: 12 Volts
• Tempo de carga da bateria interna: 14 horas para carga máxima
• Peso total: menos de 10 kg
• Tipo de impressora: térmica
• Bobina de papel: comprimento mínimo de 80 metros e largura de 57 mm
• Armazenagem: suporta umidade relativa máxima de 80% sem condensação e até 45°C de temperatura
• Sistema operacional: LINUX

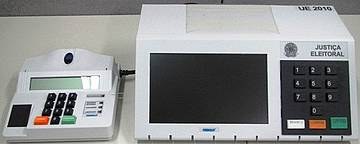

Gabinete do Terminal do Eleitor e Módulo Impressor da UE2010

Terminal do Eleitor (TE) é o equipamento onde o eleitor registra o voto. Acomoda todos os componentes do TE, apresentando as seguintes dimensões:

• Largura: 42,0 cm
• Altura: 15,3 cm
• Profundidade: 27,9 cm
• Inclinação do painel frontal: 45°

O gabinete do TE e do Módulo Impressor (MI) são produzidos com material plástico injetado, semelhante ao utilizado em gabinetes de equipamentos eletrônicos (impressoras, monitores de vídeo e computadores), resistente a impactos e deformações, com acabamento de micro textura nas superfícies externas.

Característica Técnicas da CPU da UE2010

• Vídeo VGA color onboard, com saída para LVDS;
• Controlador de som onboard com saída para fone de ouvido;
• Soquete para memória DDR2 SDRAM SO-DIMM de 200 vias, 512 Mbytes, expansível até 2 Gbytes;
• Utiliza processador Intel ATOM Z510P 1.10GHz
• Utiliza VCC Core de 1.1V;
• 2 conectores USB para port externo;
• 3 conectores USB para port interno (Terminal do Mesário, Teclado do Eleitor e Memória de Resultados);
• Super multi I/O integrado com detecção automática para drives IDE (flash card);
• Dois conectores para flash cards (primário máster e secundário máster);
• Possui strap para RESET da memória CMOS;
• Possui strap para inibir a gravação do flash BIOS;
• Dimensões: 275 mm × 205 mm × 1,6 mm.

Característica Técnicas da Impressora da UE2010

• Impressora com tecnologia de impressão térmica;
• Resolução de 8 dots/mm (horizontal e vertical);
• 400 dots/linha com largura de impressão de 50 mm;
• Velocidade de impressão de 50 mm/segundo.

Gabinete do Terminal do Mesário da UE2010

Terminal do Mesário (TM), é o equipamento operado pelo componente da mesa receptora de votos que habilita o eleitor a votar. O painel superior do TM apresenta seis partes distintas:

• display de caracteres de 4x40, através do qual o sistema apresenta diversas informações aos mesários;
• display gráfico TFT de 2.4” de 240x320, através do qual permite que o sistema apresente a foto do eleitor aos mesários;
• teclado, com teclas numeradas de 0 a 9, além das teclas [CONFIRMA] e [CORRIGE];
• conjunto de LEDs;
• leitor de impressão digital (leitor biométrico);
• leitor de smart sard, de acordo com a norma ISO 7816.

Característica Técnicas do Terminal do Mesário da UE2010

O TM da UE2010 possui uma interface padrão USB 2.0 e se comunica com o Terminal do Eleitor (TE). Através desta interface, o TE pode enviar comandos para controlar os seguintes dispositivos dentro do TM:

• Display alfanumérico de 4 linhas de 40 caracteres, de tamanho de 5 x 7 dots;
• Display TFT de 240x320 de 2.4”;
• Leitor de smart card, de acordo com a norma ISO 7816;
• Leitor biométrico - Finger Print;
• Teclado de 12 teclas (teclas numéricas de 0 a 9, tecla CORRIGE e tecla CONFIRMA);
• LEDs indicadores do status do TE: Bateria Interna (Vermelho), Aguarde (Amarelo), Liberado (Verde) e Segurança (Tricolor – Verde/Vermelho/Amarelo);
• Dispositivo emissor de sinal sonoro.

Fonte: Manual de Projeto da UE2010. Contrato TSE nº 120/2010
